噴涂聚脲彈性防水涂料特點

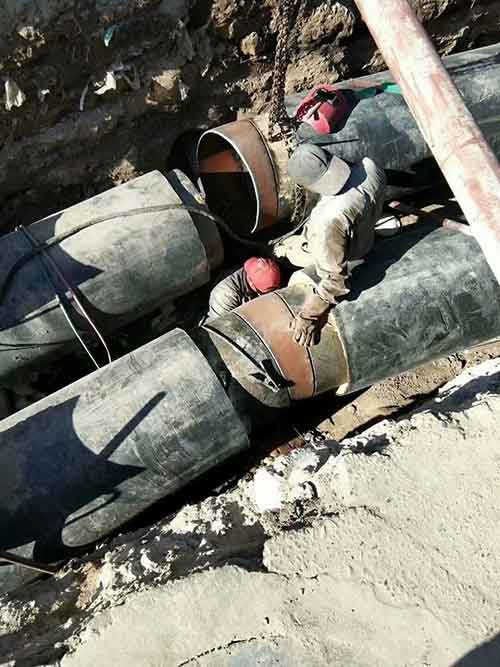

噴涂聚脲彈性防水涂料為A、B兩種組分構成,A組分為異氰酸酯類化合物,B組分為胺類化合物,采用聚脲噴涂機施工工藝使兩組分混合、反應生成彈性體防水涂料。蘇州防腐聚脲噴涂機將兩種組分別經專用機器加熱、高壓對撞混合噴出,迅速固化形成高強度、高彈性的彈性涂層,具有優異的防水、防腐和防護性能。
在聚脲B組分中加入0.8%的帶反應基團的聚硅氟化合物進行現場施工,噴涂到重型運輸自卸車車廂后,大大提高了自卸車車廂對含水的煤炭和泥土的不黏性,經過一年多的現場試驗,涂層表面基本沒有磨損,耐沾污性仍可達到0級。
經過幾次現場噴涂試驗,我們對抗粘耐磨聚脲涂料的配方進行了針對性的調整,使得該涂料產品的機械性能和施工性能都達到了較好效果。
聚脲材料柔韌性好,同時具有表面硬度高、彈性好的優點,具有優良的耐磨性和耐久性。同時,聚脲材料的耐化學介質性能十分突出,可耐受絕大多數介質的長期侵蝕。
由于聚脲特定的分子結構,并且體系中不含催化劑,噴涂聚脲材料表現出優異的耐老化性能。噴涂聚脲材料在金屬、混凝土、塑料、木材等多種底材上均具有良好的附著力。
施工作業條件
基層應清理干凈,驗收合格。防水基層表面應平整、光滑,達到設計強度,不得有空鼓、開裂、起砂、脫皮等缺陷；基層表面如有殘留的砂漿硬塊及突出部分,應鏟除干凈；女兒墻陰陽角等部位應抹成圓弧或鈍角,并將塵土、雜物徹底清掃干凈。
蘇州防腐聚脲噴涂機接電檢查現場電工應安全接電。

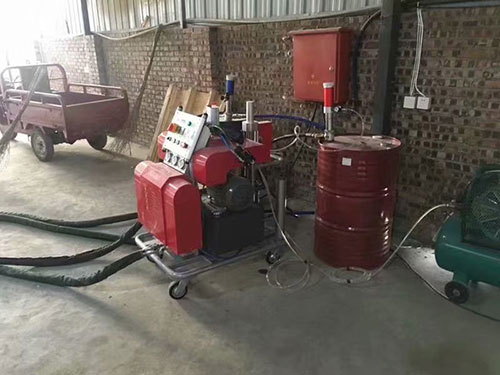

噴涂設備調試
噴涂之前應將主機及附屬設備進行調試
噴涂作業面不應有其它工種交叉施工或有相鄰處的粉塵污染,操作面上不應有施工通道。嚴禁與防水無關人員通行、踩踏。
檢查原料溫度是否在21℃~45℃,如低于21℃,應將原料加熱。
